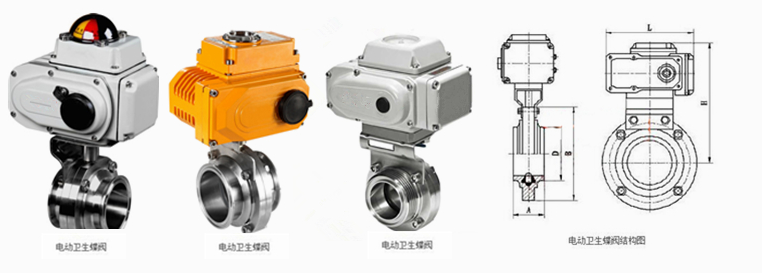

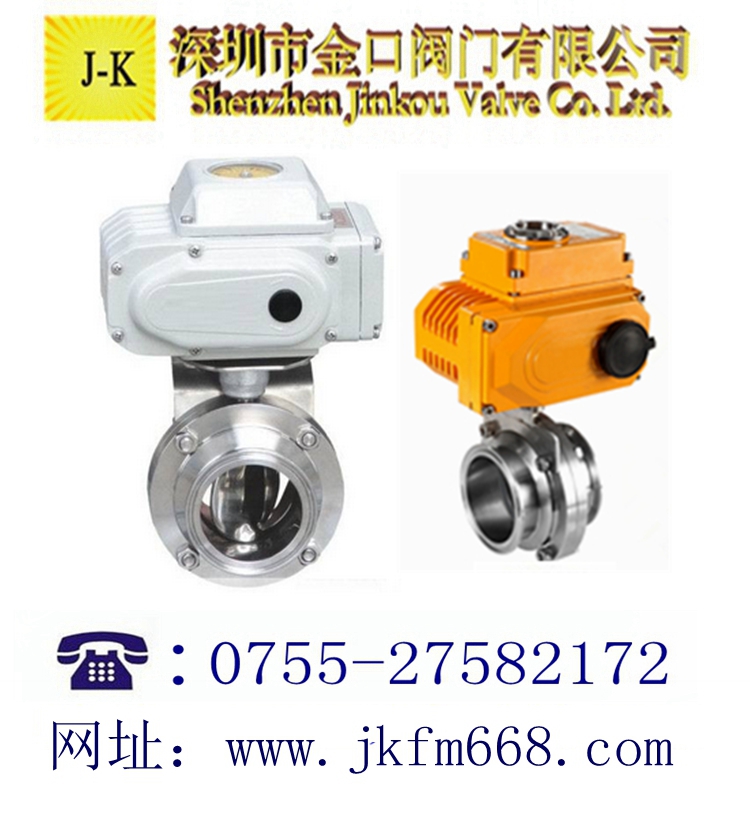

一、衛生級電動蝶閥用途及特點:

D981F衛生級電動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。衛生級電動蝶閥屬于快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。衛生級電動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。衛生級電動蝶閥具有結構緊湊、裝拆方便等優點。 1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。 2、操力矩小，操作方便，省力靈巧。 3、可以任何位置安裝，維修方便。 4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

 二、衛生級電動蝶閥采用標準:

設計標準：GB/T2238-1989 法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 結構長度:GB/T12221-1989 壓力試驗:GB/T13927-1992;JB/T9092-1999

 三、衛生級電動蝶閥執行機構:

1. 功能強勁:智能型、調節型、開關式。 2.體積小巧：體積僅相當于同類產品的35%左右。 3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。 4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。 5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機.亦可選用PSQ系列或DYR系

 四、技術參數和性能：

SDV系列電動執行器技術參數		D981X電動衛生級蝶閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	19～108mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	304、316、316L不銹鋼
動作范圍	0～90°±5°	閥體材質	304、316、316L不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	304、316、316L不銹鋼
環境溫度	-30°～60°	閥座密封	硅橡膠，氟橡膠
手動操作	附帶手柄操作	連接形式	快裝式、卡箍式、外螺紋、焊接式等
限   位	電氣、機械二重限位	溫度	硅橡膠-70~+150℃、氟橡膠-23~+150℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	食品、藥品、酒精、飲料等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	表面光潔、無二次污染、壽命長

五、主要零衛生級電動蝶閥件的材料:

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

 六、衛生級電動蝶閥 密封材料選用和適用溫度:

材料品種	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	PTFE	SI	VITON	NR	PA
型號代號	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	-30~+150℃	-70~+150℃	-23~+60℃	-20~+85℃	-30~+93℃
